一鑫創研提醒您：CNC機加工零件設計時應避免的幾個錯誤

從業務端接收圖紙，我們的工程師將會以最快速度審核您的圖紙，並且為您反饋專業分析，將您的零件分配給工廠進行加工。

期間，若圖紙中出現一些常見錯誤，將可能延長加工時長，降低生產效率。

下麵，红桃影视創研小編將為您羅列下述幾種常見的卻極其容易被忽略的錯誤。

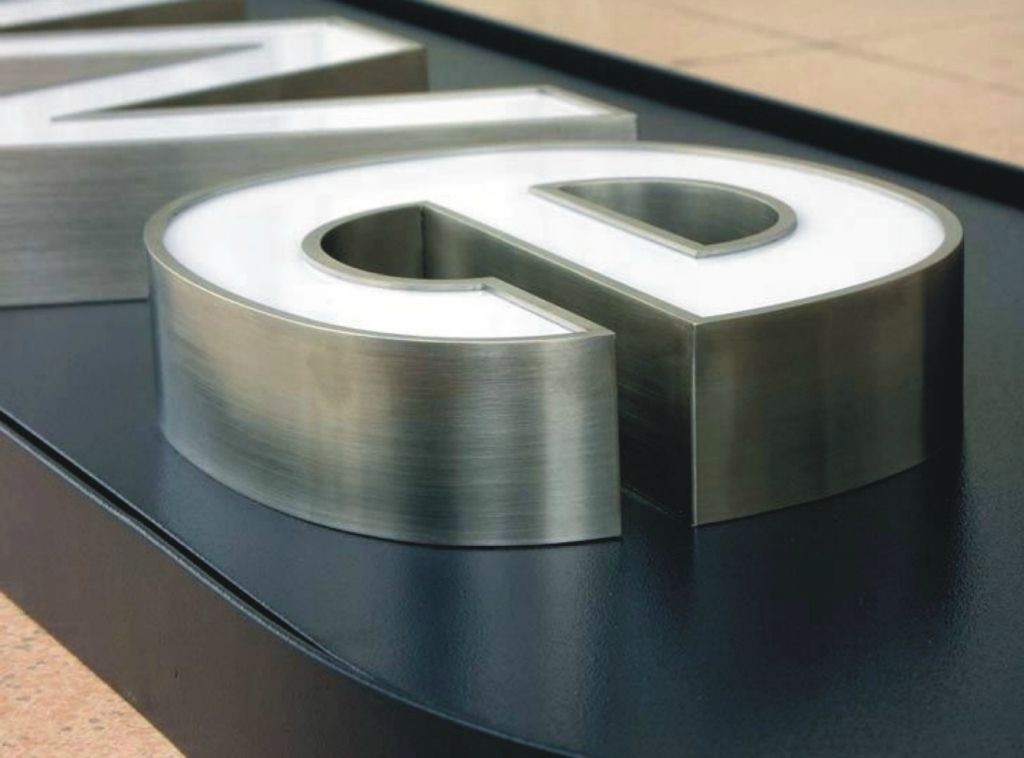

1. 應盡量避免較小文字或者凸起的文字；

您的零件可能需要銑削零件、用做說明或者公司logo等。或者您覺得部分文字在CNC機加工件的某個部分看上去非常酷。但是，您必須明白，添加文字將會增加成本。並且，文字越小，成本越高。因為切割文字需要用非常小的立銑刀以相對較慢的速度運行，這就大大的增加了加工時間和各項成本。在同等條件下，銑削較大的文字可以降低成本，凹形文字也比圖形文字很容易加工，更加節省成本，因為突出的文字需要工人銑削材料才能在零件上創建字母或數字。

2.盡量避免高而薄的壁；

當一個成品件包含高而薄的壁意味著零件在加工時更容易因受力、受熱、振動等操作而變形。

那麽有沒有什麽辦法可以盡量減少薄壁件變形呢？

2.1-采用粗精車分序加工，在粗車時即考慮到切削餘量較大和提供加工效率，相應的夾緊力稍大些。

2.2-刀具的幾何參數：刀具參數的合理選擇是切削過程中多因素綜合效果的重要體現。

2.3-精車薄壁工件時，要求刀柄的剛度高，車刀的修光刃建議取0.15mm-0.3mm，刃口要鋒利。等

3.盡可能避免使用可能不需要的小口袋功能

一些零件帶有方型角或較小的內部角袋，以減少整體重量或容納組件的其他零件。但是，內部90°角和小凹口對正常CNC切削工具來說實在太小了。這意味著需要使用越來越少的工具挑選角落的材料，可能到用到6-8個不同的切割工具。所有這些工具更改都將增加運行時間，使得項目成本變高。為了避免這種情況，首先得確定口袋存在的實際意義。如果這些口袋隻是為了減輕重量，則可能需要重新設計，以免購買到不需要切割的材料。同時，您設計的拐角半徑越大，我們可以使用的切割工具越大，所需運行的時間就越少。

4.避免產生無法穿線的孔

我們可以輕鬆的在您的機加工零件上增加螺紋孔，但是，設計線程以使我們的報價軟件可以看到它們，以便我們將她們加工成您的零件。我們的快速轉換過程具有一組可用的靜態線程。當我們的軟件分析您的零件時，軟件將會尋找與這些螺紋指宜相對應的孔徑。
