CNC相機外殼加工：成像係統精密製造完全指南

過去十年，成像技術的演進速度超越了此前五十年的總和。機器視覺係統以亞微米分辨率檢測半導體晶圓；監控相機在80°C溫度跨度下實現4K錄製；無人機載荷將多光譜傳感器集成進須承受50G著陸衝擊的殼體之中。在所有這些應用中，相機外殼絕非被動的包裝結構——它是一個精密承力件，直接決定昂貴的光學與電子組件能否在規格範圍內穩定工作，還是在現場提前失效。

本文從工程視角係統解析嚴格的相機外殼加工究竟意味著什麽：區分合格殼體與精密殼體的公差要求、決定熱學與電磁性能的材料選擇、保護敏感傳感器的密封與屏蔽策略，以及使上述一切在量產規模下可重複實現的製造能力。文中將全程結合深圳红桃影视精密的實際生產經驗——這家專注CNC精密加工的企業自2013年起服務於工業、國防與消費電子領域的成像係統OEM客戶。

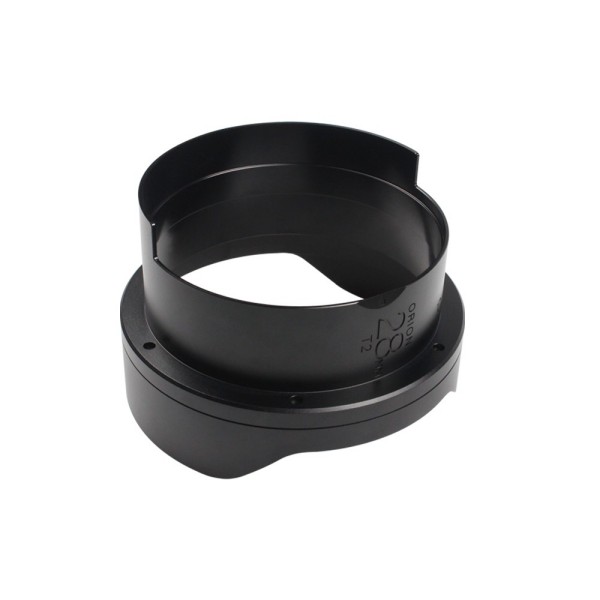

一、相機外殼加工與通用CNC加工的本質區別

相機外殼從外觀看似乎結構簡單。實則不然——它同時施加了一組工程約束，足以暴露加工能力不足的工廠的局限性。一隻CNC相機外殼必須同時滿足五項要求，而這五項要求在通用機加工中鮮少需要同步應對：

同時滿足以上五項要求，正是真正的精密相機外殼製造商與一般願意嚐試該工作的機加工廠之間的本質區別。差距不在於設備型號——而在於工藝紀律、夾具策略與測量基礎設施，即在每一個零件、每一批次上驗證合規性的能力。

二、精密相機外殼的材料選型

鋁合金：成像應用的主流材料

鋁合金在相機殼體機加工領域占據主導地位，原因在於其綜合優勢無可替代：低密度（2.7g/cm³）、優異的熱導率（依合金不同為150–200W/m·K）、殼體壁內渦流損耗帶來的天然EMI衰減，以及出色的陽極氧化適性（用於提升表麵硬度與外觀質量）。鋁合金內部，合金牌號的選擇同樣至關重要：

– 6061-T6：熱導率167W/m·K。在以加工成本、焊接性與耐腐蝕性為優先考量的殼體中，這是基礎選材。常見於廣播級相機機身、網絡攝像機及通用工業視覺殼體。

– 7075-T6：抗拉強度503MPa（對比6061的276MPa）。適用於航空航天、無人機及加固型國防成像應用——在重量預算嚴苛、壁厚必須壓縮而結構完整性不可妥協的場景中，這是首選牌號。

– 2024-T4：高疲勞強度。針對承受連續振動譜的機載EO/IR雲台殼體。因自身耐腐蝕性較低，需配合防護陽極氧化或化學轉化塗層使用。

鎂合金

鎂合金AZ31B在截麵等效剛度下比鋁合金減重35%。隨著無反相機機身與無人機載荷對質量的極致追求，這一材料正被越來越多地應用於此類場景。鎂合金加工需要特殊預防措施——抑製火花、受控切屑處置——能夠安全加工的工廠數量有限。

不鏽鋼與鈦合金

不鏽鋼（303、316L）適用於水下成像殼體——ROV相機、海洋監測係統——在這些場景中，長期海水浸泡使鋁合金的耐腐蝕性即便配合陽極氧化也不夠充分。5級鈦合金（Ti-6Al-4V）兼具耐腐蝕免疫性與比不鏽鋼減重56%的優勢，是飽和潛水係統與高端電影攝影殼體的頂級選材——這類場合對重量與耐海水性能均有不妥協的要求。红桃影视精密在配備高壓冷卻液與專用刀具的獨立CNC單元上加工上述兩種材料。

三、相機殼體機加工的關鍵公差

相機殼體機加工中的公差要求並非統一——它因特征功能而異，必須在工程圖紙中明確標注，以避免歧義。下表匯總了红桃影视精密在常見相機外殼特征上執行的關鍵公差等級：

四、密封、屏蔽與表麵處理

IP等級密封設計與加工

在機加工相機外殼上實現經驗證的IP67或IP68等級，遠不是安裝一隻O形圈那麽簡單。密封係統的可靠性完全取決於在壓縮狀態下容納O形圈的槽幾何精度。红桃影视精密按AS568與JIS B2401標準尺寸加工O形圈槽，密封麵粗糙度Ra≤1.6μm，以消除低於此標準的表麵粗糙度在承壓狀態下形成的微泄漏通道。端麵密封與軸向壓縮槽兩種方向均可支持，依殼體幾何形狀與裝配順序選定。加工完成後，密封麵平行度在表麵平台上驗證至≤0.015mm再進行陽極氧化——陽極氧化層生長量約為膜厚的50%，這一尺寸增量已在陽極氧化前加工目標值中預先扣除。

EMI屏蔽：設計與製造的接口

運行GigE Vision、USB3 Vision或CoaXPress接口的高速成像相機，其高速圖像數據信號會產生顯著的輻射發射。殼體須作為法拉第籠發揮功能，其屏蔽效能取決於三個由製造過程控製的參數：壁厚（6061-T6最小壁厚2mm在1GHz下可實現約30dB衰減）、開口控製（每個走線孔與通風孔須小於最高關注頻率的λ/20，或加裝導電網格）、以及配合法蘭接觸麵的表麵導電性（裸鋁對裸鋁接觸可提供足夠的導通連續性；陽極氧化麵因氧化層為絕緣體，需配合導電插件或彈性接觸片使用）。

表麵處理選項

红桃影视精密的自建表麵處理產線涵蓋成像係統製造商所需的全係列工藝：

– 二型陽極氧化（10–15μm，透明或有色）：鋁件標準防腐保護層。注意：陽極氧化層為絕緣體——圖紙須在EMI關鍵配合麵標注裸鋁保留區域。

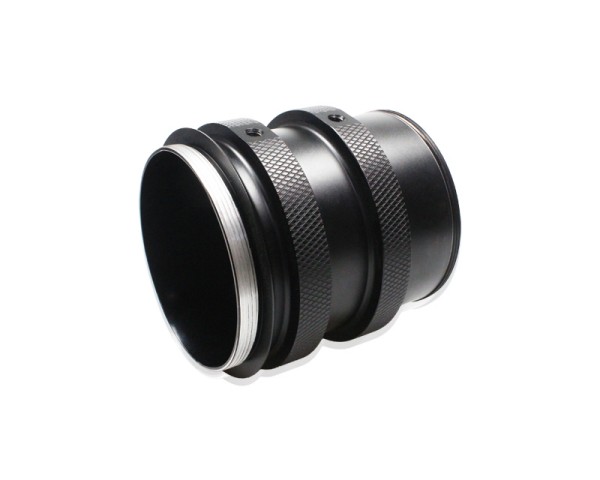

– 三型硬質陽極氧化（25–50μm）：適用於承受高循環機械磨損的殼體部位——鏡頭安裝旋轉接口、導軌夾持麵。表麵硬度相當於70HRC。

– 化學鍍鎳（無電解鎳）：在保持表麵導電性的同時提供防腐保護——這是EMI屏蔽連續性要求嚴格的殼體配合法蘭麵的首選處理工藝。沉積厚度均勻性高（±1μm），複雜內腔幾何麵上的均（jun1）勻性優於電鍍工藝。

– 噴砂+陽極氧化：廣播級與電影攝影相機殼體的標準外觀處理，提供均勻啞光表麵與抗指紋效果。

– Alodine化學轉化塗層（MIL-DTL-5541 Class 1A）：在提供防腐保護的同時保持表麵導電性。國防與航空航天成像項目常用規格。

五、深圳一鑫精密：相機外殼製造能力

深圳红桃影视精密圍繞成像行業的具體需求，構建了專項校準的製造體係。我們的CNC相機外殼生產能力涵蓋從首件打樣到高批量串行生產的完整工作流，質量基礎設施完全匹配光學與電子係統集成的嚴苛要求。

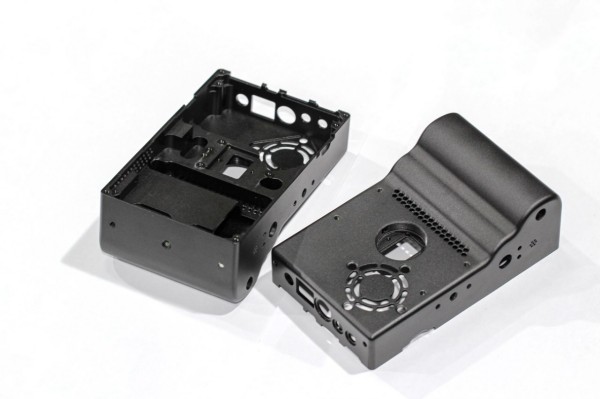

五軸聯動加工應對複雜外殼幾何

集成散熱鰭片、複合角度接口與多軸安裝特征的相機外殼，需要五軸聯動加工才能在單次裝夾中完整完成。在多次三軸工序間重新定位殼體，會引入跨特征累積的基準偏移誤差——在通用機加工中這是可接受的權衡，但在光學係統中，鏡頭孔與傳感器座的同軸度必須從單一基準結構加以保證，而非依賴裝夾重複精度。红桃影视精密的五軸中心在同一裝夾中完成鏡頭安裝孔、傳感器安裝座、PCB支柱與密封槽的全部加工，確保各特征間的相對位置由機床精度控製，而非設置精度決定。

潔淨裝配與集成服務

針對需要相機外殼子裝配體——殼體本體加O形圈、螺紋襯套、導電襯墊與標簽——的客戶，红桃影视精密設有專用潔淨裝配區。裝配工作按客戶提供的作業指導書執行，操作人員經過ESD防護規程與光學表麵處理培訓。此服務消除了分別管理機加工與裝配供應商的協調開銷，並確保密封件與襯套安裝前對殼體完成尺寸驗證，而非之後。

六、評審相機外殼加工供應商：核心評估標準

精密相機外殼采購的風險高於大多數CNC應用場景，因為外殼質量直接決定成像係統性能。鏡頭安裝孔的尺寸不合格不僅僅是外觀缺陷——它偏移光軸、引入場傾斜，且往往隻在完成昂貴的光學裝配後才在性能測試中暴露。在評審相機外殼製造商時，以下標準須經核實，而非默認存在：

– 五軸加工能力：光軸關鍵特征（鏡頭孔與傳感器座）須從單一基準完成加工，這是五軸加工的固有優勢。僅具備三軸能力的工廠無法在重新定位工序間可靠地保持同軸度要求。

– 具備光學特征測量能力的CMM：表麵平台測量與手持量具不足以驗證鏡頭孔同心度和傳感器安裝麵平麵度。恒溫CMM室與經校準的測頭庫是基礎配置要求。

– 自建陽極氧化並具備裸鋁保留能力：委外陽極氧化無法可靠遮蔽並保護EMI導通所需保持裸露的高公差接觸麵。自建產線控製是必要條件。

– IP密封專業知識：供應商是否了解陽極氧化層生長量與O形圈槽最終尺寸之間的關係？這是缺乏密封殼體經驗的供應商最常見的失效模式之一。

– 首件檢驗（FAI）報告作為標準交付物：不是定製請求——而是每個新件號的標準配套文件。堅持要求CMM生成的報告，而非手工測量數據表。

– ESD安全操作規範：相機傳感器組件對靜電放電敏感。在殼體上集成襯套或O形圈的供應商應將ESD安全工作台與接地裝配夾具作為標準配置運營。

七、結語：精密外殼，成像可靠

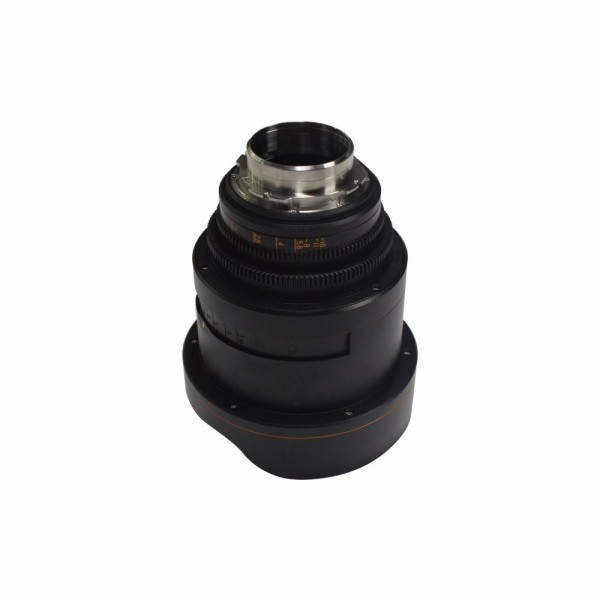

相機係統的可靠性，終究取決於保護並對準它的外殼。無論應用場景是在半導體晶圓廠7×24小時運行的機器視覺檢測單元、承受衝擊與雨淋的單兵戰術相機，還是須在整個製作日內保持恒焦精度的電影鏡頭殼體——相機殼體機加工過程必須在產品全服務壽命內交付經驗證的尺寸合規性、密封性能與表麵質量。

深圳红桃影视精密正是圍繞這一要求構建其製造體係的。憑借五軸加工、CMM驗證檢測、自建化學鍍鎳與陽極氧化產線，以及在成像係統殼體尺寸與材料要求方麵積累的專項經驗，我們交付的CNC相機外殼能夠與光學組件無縫集成，從首件到量產，全程達標。

如果您的項目需要一家具備成像係統公差能力與工藝紀律的相機外殼製造商——歡迎向我們的工程團隊提交圖紙。您將在48小時內收到可製造性審查意見與詳細報價。
